Один металлодетектор. Совершенно разные виды поиска.
INVENTOR STF — компьютеризированный селективный металлодетектор одновременной двухчастотной технологии STF (Simultaneous Two Frequency).
Но назвать Inventor STF просто двухчастотным металлодетектором — значит не передать его главную особенность.
Это гибкая универсальная поисковая платформа, возможности которой радикально меняются в зависимости от установленного датчика и выбранной программы поиска.
Каждый датчик Inventor STF работает одновременно на двух резонансных частотах. Различные частотные пары перекрывают исключительно широкий диапазон задач — от поиска тончайших золотых украшений и мелких самородков до обнаружения крупных металлических объектов на глубинах, характерных уже для специализированной глубинной техники.
Технология STF использует одновременное возбуждение датчика на двух резонансных частотах.
От 972 Гц до 60 кГц — сменой датчика
Для Inventor STF используются датчики четырёх основных частотных серий:
| Серия | Частотная пара |
108 | 1/8 кГц |
214 | 2/14 кГц |
540 | 5/40 кГц |
760 | 7/60 кГц |
При этом обозначение 1 кГц у серии 108 округлённое — фактическая нижняя резонансная частота составляет около 972 Гц.
Это принципиально важная особенность платформы.
На мировом рынке IB-металлодетекторов нет другого серийного прибора, который простой сменой поискового датчика позволял бы работать одновременно на двух резонансных частотах в настолько широком диапазоне — от частоты ниже 1 кГц до 60 кГц.
И это не рекорд ради цифр.
Такая разница частот позволяет одному и тому же электронному блоку решать поисковые задачи, которые обычно требуют совершенно разных приборов.
От тонкой золотой цепочки на пляже, до крупных реликвий на большой глубине
Установив компактный датчик 10×6″ серии 760 с частотной парой 7/60 кГц, поисковик получает конфигурацию с выраженной специализацией на мелких и слабопроводящих целях.
Это отличный вариант для поиска:
- золотых цепочек и мелких украшений на пляже;
- маленьких низкопроводящих монет;
- мелкого ювелирного золота;
- небольших самородков в золотоносных районах;
- других слабых и малоразмерных целей.
Высокая рабочая частота позволяет уверенно работать с объектами, которые для низкочастотных систем оказываются значительно менее заметными.
А теперь достаточно заменить датчик.

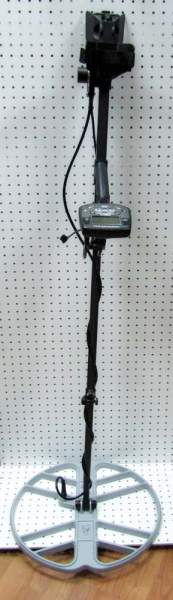

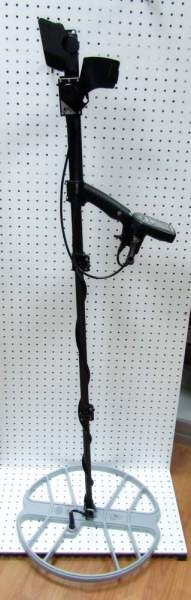

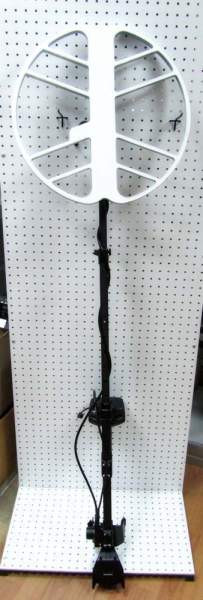

С крупным 18″ серии 108 и низкой частотной парой около 1/8 кГц Inventor STF превращается уже в совершенно другой поисковый инструмент.
Здесь приоритетом становятся крупные объекты и большая глубина на самых сложных грунтах, где отказываются работать другие приборы!
В подходящих условиях такая конфигурация способна решать задачи поиска:
- касок и других крупных железных объектов в поиске «по войне».
- массивных исторических реликвий;
- глубоких кладов;
- крупных и средних монет на очень сложных магнитных и проводящих грунтах;
- объектов в заболоченном грунте;
- металлических объектов подо льдом замёрзшей реки.
Крупная цель уровня каски может обнаруживаться на глубинах порядка двух метров и более.

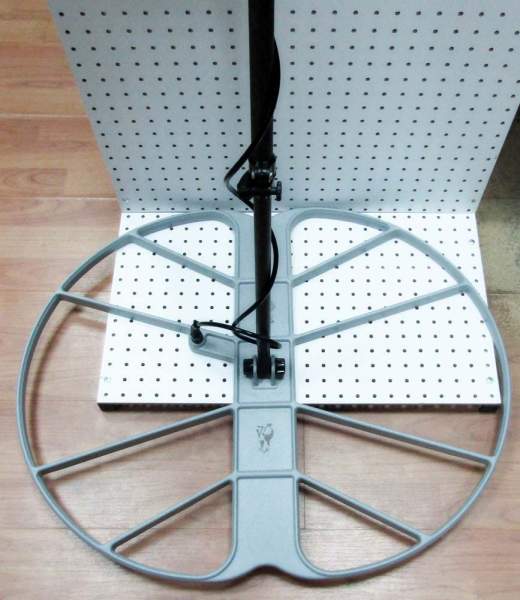

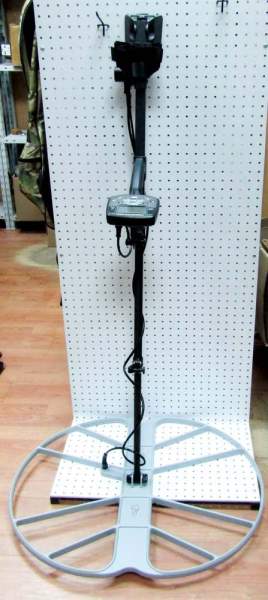

А для задач, требующих ещё большего объёма обследуемого грунта, глубины и максимального охвата, существует датчик 24×29″ серии 108.

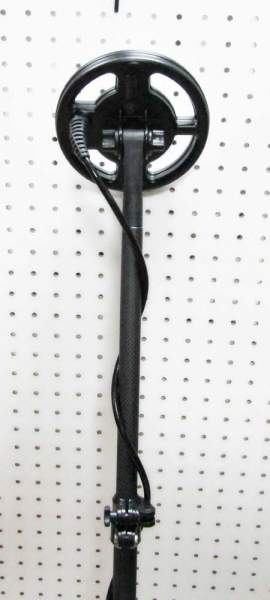

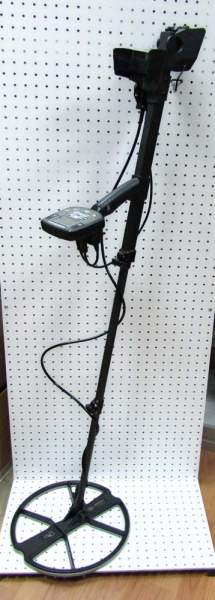

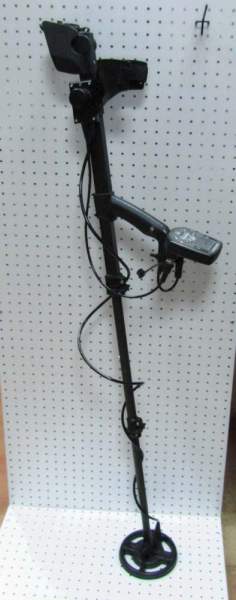

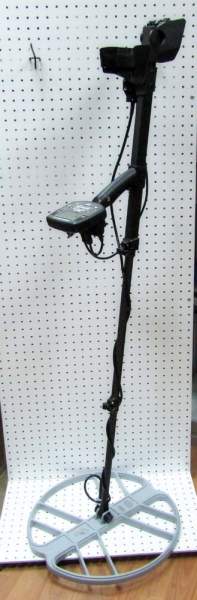

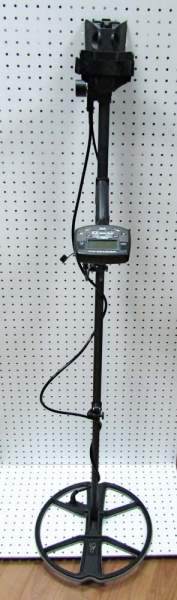

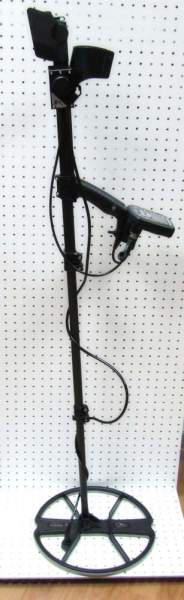

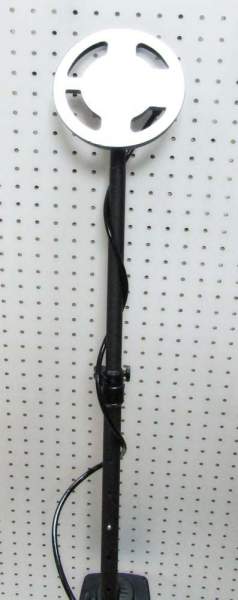

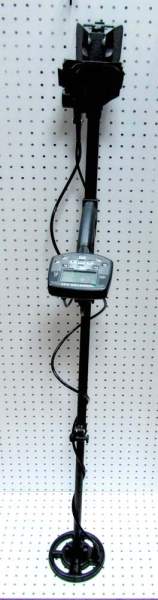

Штатная размерная линейка платформы включает датчики 6″, 10×6″, 11″, 12,5×9,5″, 13″, 15″, 18″ и 24×29″.
Поэтому смена катушки у Inventor STF — это не просто выбор между маленьким и большим датчиком.
Меняется сама специализация поискового комплекса.
Сегодня это высокочастотный прибор для тонкой золотой цепочки.
Завтра — быстрый металлодетектор для поиска монет среди железного мусора.
Послезавтра — низкочастотная система для крупной цели на большой глубине.
И всё это — один электронный блок.
Глубина не только по воздуху, но и в сложном грунте
Большая воздушная дальность ещё не означает большую реальную глубину поиска.
Настоящий поиск происходит в грунте — влажном, минерализованном, проводящем, иногда сильно засоленном. Именно влияние грунта нередко становится главным фактором, ограничивающим чувствительность к глубокой цели.
Inventor STF рассчитан на работу как на слабых, так и на сильно минерализованных грунтах, включая проводящие и засоленные. Основные поисковые программы используют систему Компенсации Грунта, позволяющую максимально убрать влияние среды и сохранить полезный сигнал цели.
Для спокойных площадок с небольшим количеством металлического мусора предназначена программа №3 «Глубокий поиск» — с повышенной глубиной обнаружения.
Программа №5 «Глубокий поиск DL» дополнительно к Компенсации Грунта использует баланс грунта по низкой частоте, суммируя оба метода обнаружения, и обладает повышенной чувствительностью и глуиной к крупным высокопроводящим целям.
На сильно проводящих грунтах и морском побережье используется отдельная программа №9 «Солёный пляж».
Она эффективно подавляет сигналы от соли и позволяет работать даже в зоне морского прибоя.
Именно сочетание двух резонансных частот, компенсации сигнала грунта и специализированных алгоритмов позволяет реализовывать высокую глубину не только на воздушном тесте, а непосредственно в реальных условиях поиска. При этом глубину, недостижимую другими IB приборами с идентификацией. И чем сложнее грунт, тем преимущество Inventor STF вглубине обнаружения становится всё более очевидным.
Когда глубина уступает место скорости
Есть места, где совершенно другая проблема.
Старое поселение, двор, фундамент, урочище — и под датчиком практически непрерывно находятся гвозди, куски жести, проволока и другой металлический мусор.
Здесь уже недостаточно просто «видеть глубоко».
Прибор должен успеть отделить одну цель от другой.
Для таких условий Inventor STF имеет специальные высокоскоростные алгоритмы.
Программа №4 «Быстрый поиск» предназначена именно для сильно замусоренных металлом площадок. Она отличается очень высокой скоростью обработки и специальной организацией звука, уменьшающей нагрузку на слух при большом количестве железных сигналов.
Есть и программа №8 «2С быстрый поиск», сочетающая повышенной чувствительность к мелким целям со скоростной обработкой.
А №11 «Быстрый поиск Реальное Время» позволяет получать практически непрерывную информацию о металлических объектах, проходящих под датчиком, «отрисовывая» звучание целей в грунте в реальном времени.
В результате один и тот же Inventor STF может быть настроен либо на вдумчивый поиск предельно глубоких целей, либо на максимальную скорость разделения целей среди плотного железного мусора.
Две уникальные глубинные программы
Особого внимания заслуживают две специализированные программы:
№6 «Глубинная программа ГП»
и
№10 «Глубинный поиск ГП DL».
Это не просто программы с увеличенной чувствительностью.
Они позволяют Inventor STF выполнять задачи, для которых традиционно используются отдельные рамочные и разнесённые глубинные металлодетекторы.
Программа ГП предназначена для обнаружения крупных объектов на большой глубине и способна работать в условиях, когда над искомой целью находится большое количество мелкого металлического мусора.
Именно здесь проявляется одно из наиболее интересных отличий Inventor STF от классического глубинника.
Обычный рамочный или разнесённый глубинный прибор хорошо реагирует на крупные цели, но предоставляет значительно меньше информации о характере объекта.
Inventor STF при глубинном поиске сохраняет идентификацию цели.
Можно не только обнаружить глубокий объект, но и получить информацию о том, относится он к железным или цветным целям, а также анализировать его по годографам.
Клад под гвоздями
Отдельная особенность глубинных программ — возможность искать крупную цель под слоем мелкого металлического мусора.
Например, монетный клад может находиться под гвоздями. Или каска бойца в заплывшем окопе под железными осколками поверх.
В обычном поисковом режиме поверхностное железо способно сильно затруднить обнаружение расположенной глубже цели.
В программе ГП датчик можно поднять над поверхностью и пространственно ослабить влияние мелких верхних объектов, сохранив чувствительность к более крупной цели глубже.
На сильно замусоренных поздних поселениях обычная высота сканирования в программе ГП составляет порядка 40–70 см, а в зависимости от размера и плотности поверхностного металла датчик может находиться на высоте от нескольких сантиметров до метра.
Монетный клад под гвоздями или глубокая каска — именно тот тип целей, для которого особенно хорошо раскрываются возможности этой программы.
Вторая глубинная программа — ГП DL — развивает эту концепцию ещё дальше, используя одновременно Компенсацию Грунта и Баланс Грунта по низкой частоте.
Так Inventor STF получает возможности специализированного глубинного прибора, оставаясь при этом полноценным селективным металлодетектором с развитой идентификацией.
Не одно число VDI, а полная двухчастотная картина цели
Большинство цифровых металлодетекторов в первую очередь предлагают поисковику одно число — VDI.
Inventor STF показывает значительно больше.
Поскольку сигнал одновременно анализируется на двух рабочих частотах, поисковик получает информацию о реакции одной и той же цели сразу в двух частотных диапазонах.
На экран могут одновременно выводиться:
- SFT-годограф высокой частоты;
- SFT-годограф низкой частоты;
- двухчастотный D-годограф;
- двухчастотный индекс 2F ID;
- отдельный VDI высокой частоты;
- отдельный VDI низкой частоты;
- сила сигнала на каждой частоте;
- двухчастотные индексы Ti1 и Ti2.
Это принципиально более информативная система идентификации, чем одиночное число VDI.
Поисковик видит не просто условную проводимость объекта.
Он видит, как эта цель ведёт себя одновременно на высокой и низкой частоте.
С опытом дополнительную информацию дают форма годографов, их наклон, длина, стабильность и взаимное положение.
Особенно ценным такой анализ становится на слабых и глубоких целях, сложном грунте и объектах с неоднозначной проводимостью.
Поэтому экран Inventor STF — это не просто способ показать красивую картинку.
Это полноценный инструмент анализа цели.
Один прибор вместо нескольких специализированных
В обычной ситуации разные задачи требуют разных металлодетекторов.
Для мелкого золота нужен высокочастотный прибор.
Для крупной глубокой цели — низкочастотный.
Для замусоренного железом бывшего поселения — быстрый.
Для сложного минерализованного грунта — устойчивый к грунту.
Для крупной глубокой цели под металлическим мусором — специализированный глубинник.
Inventor STF объединяет все эти возможности в одной системе!
Датчик 10×6″ 760, 7/60 кГц — поиск мелких слабопроводящих целей, золотых цепочек и мелкого золота.
Большой датчик серии 108, около 1/8 кГц — крупные цели и большая глубина.
«Быстрый поиск» — работа на плотном металлическом мусоре.
«Солёный пляж» — проводящий песок и морской прибой.
«Глубокий поиск» — максимальная чувствительность на относительно чистых площадках.
ГП и ГП DL — задачи специализированного глубинного поиска.
Всё это делает Inventor STF не просто ещё одной моделью металлодетектора.
Это универсальная поисковая платформа, которую можно собирать под конкретную задачу.
Именно здесь особенно заметно её главное отличие:
ни один другой серийный IB-металлодетектор не способен простой сменой датчика перекрыть такой диапазон задач — от одновременной работы на резонансных частотах 7/60 кГц при поиске мельчайших слабопроводящих целей до больших датчиков низкой частотной пары около 1/8 кГц с нижней резонансной частотой примерно 972 Гц для эффективного поиска крупных объектов на большой глубине.
INVENTOR STF
Краткие технические характеристики
Тип прибора:компьютеризированный селективный IB-металлодетектор одновременной двухчастотной технологии STF.
Принцип работы STF:одновременная работа поискового датчика на двух резонансных частотах.
Назначение:монетный, реликтовый, пляжный, золотой и глубинный поиск; обнаружение металлических объектов в обычных, влажных, минерализованных и проводящих грунтах; поиск крупных глубинных объектов, коммуникаций и других металлических целей.
Диапазон рабочих частот платформы:1–80 кГц.
Основные частотные пары датчиков
- 108 — около 1/8 кГц; нижняя резонансная частота около 972 Гц.
- 214 — 2/14 кГц.
- 540 — 5/40 кГц.
- 760 — 7/60 кГц.
Размеры поисковых датчиков:6″, 10×6″, 11″, 12,5×9,5″, 13″, 15″, 18″, 24×29″.
Основные поисковые программы
- №1 — «Сложные условия поиска»
- №2 — «Стандартный поиск»
- №3 — «Глубокий поиск»
- №4 — «Быстрый поиск»
- №9 — «Солёный пляж»
Специализированные программы
- «Глубокий поиск DL»
- «Глубинная программа ГП»
- «Повышенная чувствительность 2С»
- «2С быстрый поиск»
- «Глубинный поиск ГП DL»
- «Быстрый поиск Реальное Время»
- и другие специализированные алгоритмы.
Глубинный поиск:две отдельные программы ГП и ГП DL для поиска крупных глубоких объектов, в том числе находящихся под слоем мелкого поверхностного металлического мусора.
Визуальная идентификация
- SFT-годограф высокой частоты
- SFT-годограф низкой частоты
- двухчастотный D-годограф
- 2F ID
- VDI HF
- VDI LF
- рейтинг сигнала HF
- рейтинг сигнала LF
- двухчастотные индексы Ti1 и Ti2.
Дискриминация:режим «Все металлы», секторная дискриминация, двухчастотная идентификация.
Звуковая идентификация:гибко настраиваемая многоканальная звуковая система. Однотональная, многотональная и полифоническая идентификация, включая режим 99 тонов.
Режимы работы:динамические программируемые режимы и статический режим с изменяемым порогом.
Пин-поинт:статический режим точного определения местоположения цели.
Настройка на грунт:Компенсация Грунта, Баланс Грунта по двум частотам либо Баланс Грунта по низкой частоте — в зависимости от выбранной программы.

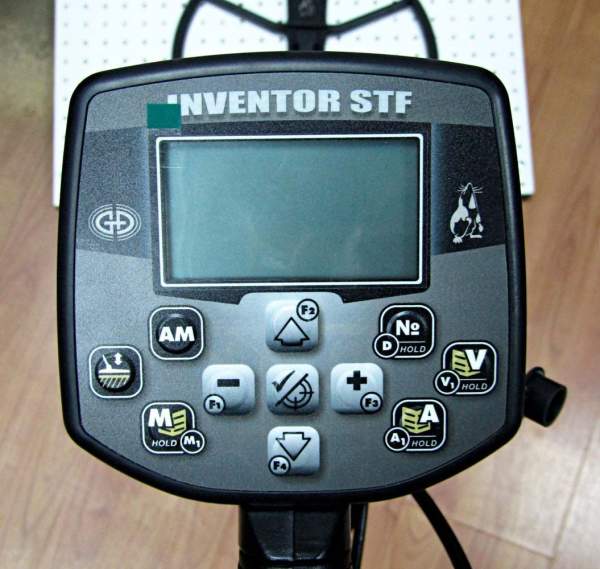

Индикация:графческий дисплей и звуковая индикация через встроенный динамик или наушники.
Питание:2 Li-Ion аккумулятора 18650 или 26650. Рабочее напряжение — 6,5–12 В.
Время непрерывной работы:не менее 8 часов от двух аккумуляторов 18650 ёмкостью 3000 мА·ч; не менее 12 часов от двух аккумуляторов 26650 ёмкостью 5000 мА·ч.
Работа датчика в воде:поисковый датчик допускает погружение в воду. Электронный блок управления, блок питания и электронный блок датчика погружению не подлежат.
